Привет, друзья. Подскажите, вдруг кто знает. Нужно подключить трамблёр от Трупера к Амиго. И там и там мотор 4ze1, трамблёры практически одинаковые, но у них разные разьёмы для подключения! У Амиги родной был плоский, а у того который от Трупера - круглый. Там и там по четыре провода, но цвета проводов разные... Короче говоря, помогите разобраться.

[bestmedved]

Два типа трамблёров два типа подключений.
В одном датчик rsb-10,в другом rsb-07.
В первом подключение четыре контакта вряд и на бок,в в другом четыре контакта (два контакта в два ряда) и в низ.
Тот что вниз это 07 и он новее.
Функционал один и тот же по распиновке не знаю,не заморачивался
Если ,что в лс на связи

[Zzo]

В первом подключение четыре контакта вряд и на бок,в в другом четыре контакта (два контакта в два ряда) и в низ.


ну это я заметил))))))))))))))))))

вот меня и интересует, как мне мои четыре провода подключить

[bestmedved]

ну это я заметил))))))))))))))))))
вот меня и интересует, как мне мои четыре провода подключить

Думаю никак.Или методом тыка...
Меняя контакты подключения по четыре раза на каждый и того 16...немного жесть.
Хотя он по принципу датчика холла,их два один на впрыск,другой на зажигание,итого две пары...минус корпус.
Потому что кто знает распиновку датчика если он залит компаундом!?
Проще найти другой трамблёр...

[Zzo]

Ну может у кого-то найдутся электросхемы от Трупера и Родео, которые помогут разобраться с этим долбаным штекером?

А?..

[bestmedved]

К сожалению,в схемах этого нету !

[svv]

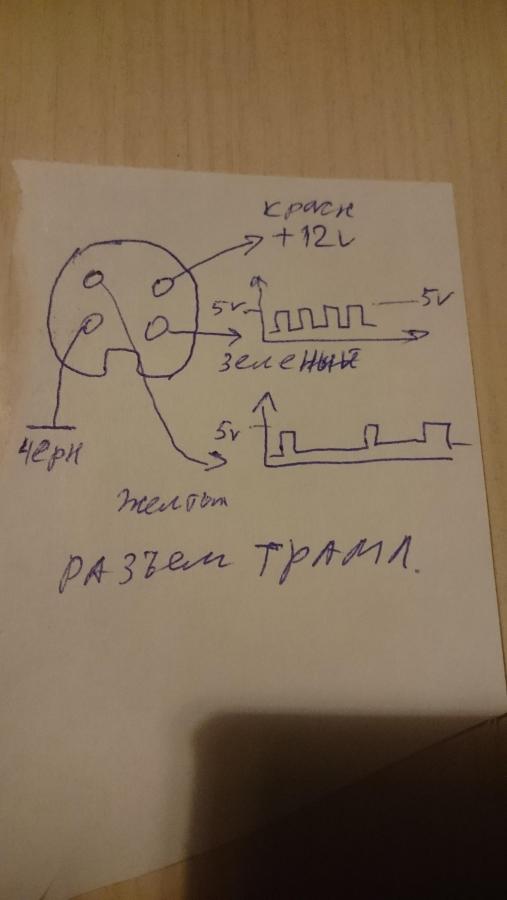

у меня круглый, сигналы на картинке. Вид на разъем трамблера (со штырьками).

Прикрепленные изображения

•

[Zzo]

у меня круглый, сигналы на картинке. Вид на разъем трамблера (со штырьками).



Во блин.. А у меня провода вот так расположены:

или я просто на разъём вверх ногами смотрю?..))))))))))))

короче говоря, у меня вместо чёрного и жёлтого идут синий и белый соответственно. по-моему так.

Прикрепленные изображения

•

[bestmedved]

у меня круглый, сигналы на картинке. Вид на разъем трамблера (со штырьками).

Это выход по косе !
А из самого трамблёра,полюбому надо искать шо куда

[svv]

Во блин.. А у меня провода вот так расположены:

или я просто на разъём вверх ногами смотрю?..))))))))))))

короче говоря, у меня вместо чёрного и жёлтого идут синий и белый соответственно. по-моему так.

ага, так и есть, у меня на фотке ответная часть твоего разъема, т.е. надо в зеркальном изображении смотреть.Ну или фотки мордами друг к другу повернуть)


[Zzo]

спасибо огромное. теперь осталось всё то же самое выяснить про четыре провода в штекере автомобиля...

но полдела уже сделано))

[svv]

Питание и землю можно обычным тестером определить, а два сигнальных - методом научного тыка.

[Zzo]

Питание и землю можно обычным тестером определить, а два сигнальных - методом научного тыка.

а этот метод не сломает ничего внутри системы управления двигателем? А тем более в самом двигателе?....

Чёта я очкую, короче говоря)))

[svv]

В компе точно ничего не сломается, там сигналы одинаковой 5в амплитуды, отличаются только частотой. Насчет двигла не знаю, скорее всего если неправильно подключишь просто не заведется. Можно ж не заводить, включить зажигание, покрутить вручную или стартером, отключив форсунки, и посмотреть на предмет адекватности момента искры и есть ли она вообще, как-то так.

[Serega FOX]

комп если что есть у меня )))

[Zzo]

В компе точно ничего не сломается, там сигналы одинаковой 5в амплитуды, отличаются только частотой. Насчет двигла не знаю, скорее всего если неправильно подключишь просто не заведется. Можно ж не заводить, включить зажигание, покрутить вручную или стартером, отключив форсунки, и посмотреть на предмет адекватности момента искры и есть ли она вообще, как-то так.

кстати да. спасибо большое. буду ебстись дальше.

[bestmedved]

Ну типа вот:

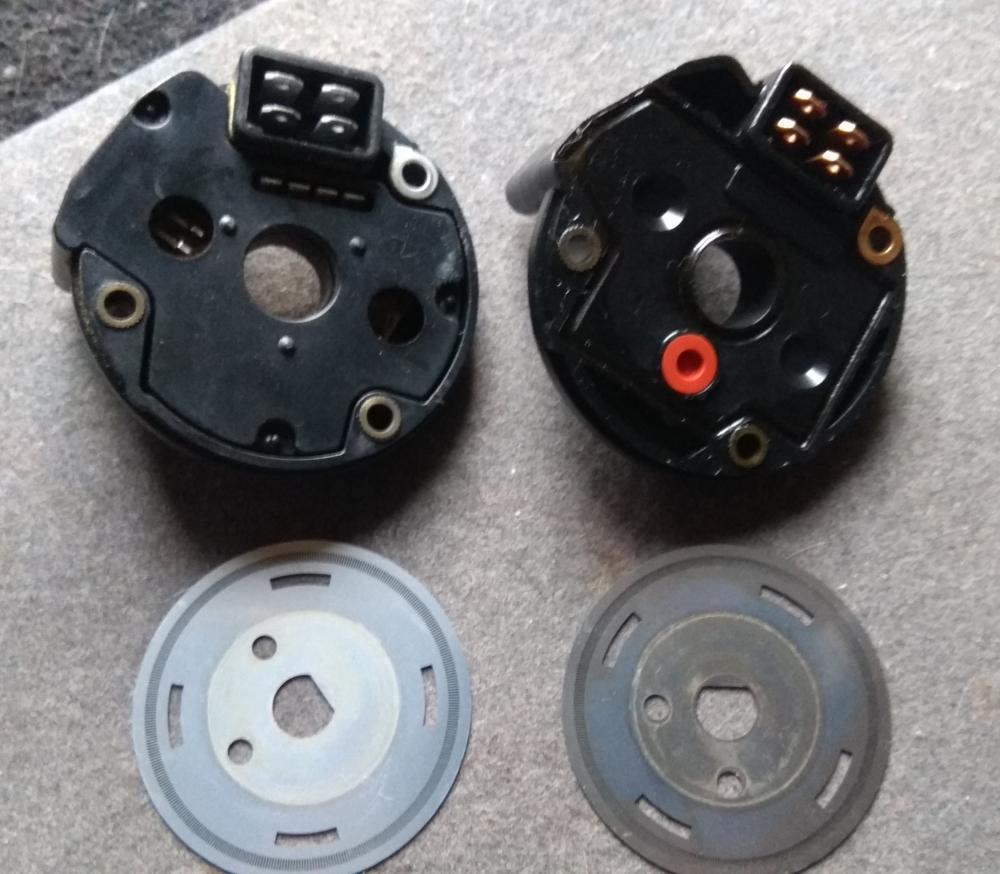

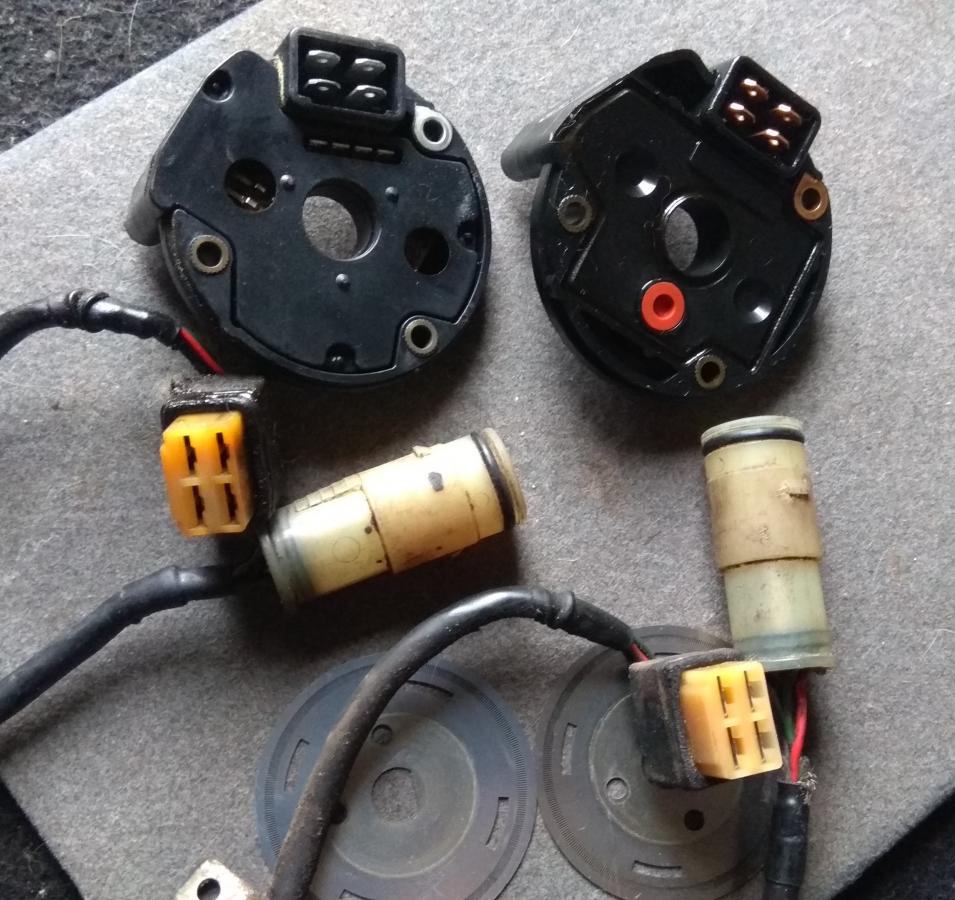

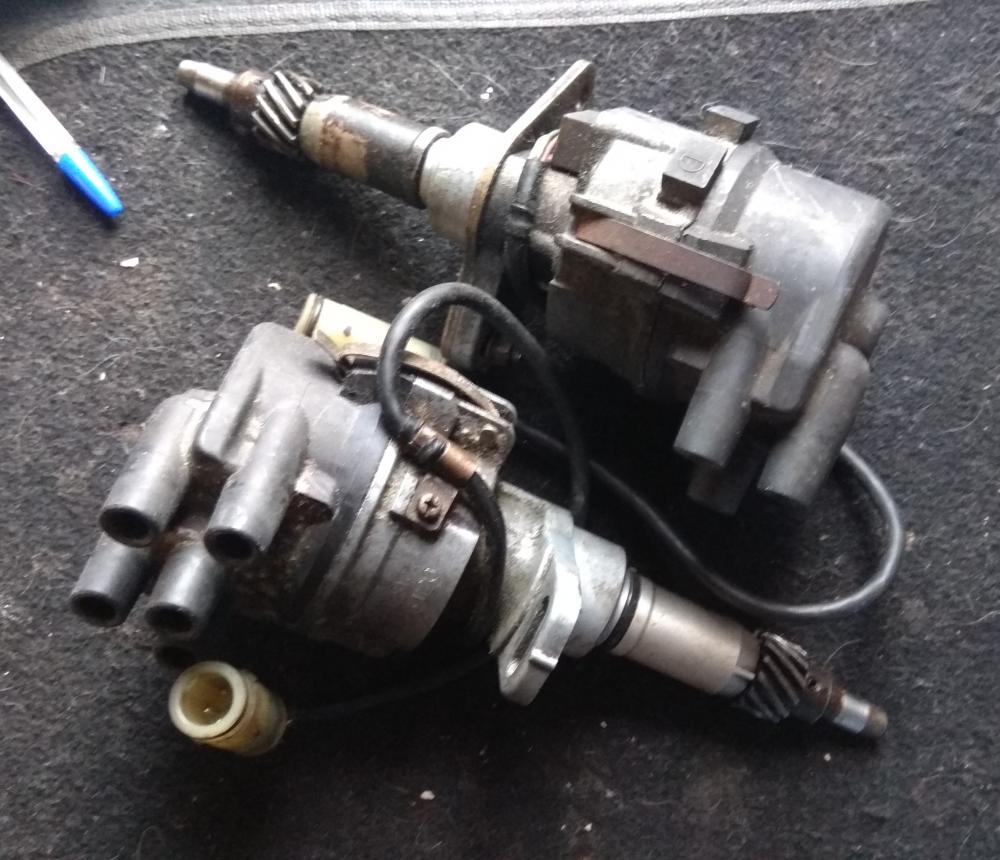

Вот такие трамблеры

Прикрепленные изображения

•
•
•

[Zzo]

ну да, я именно такой и пытаюсь втулить в мою Амигу

[Serega FOX]

а фишка на самом трамблере тоже разная ?

[Zzo]

а фишка на самом трамблере тоже разная ?

ну конечно же. что ж я настолько тупой, что не заметил бы?))))
