Сообщений в теме: 805

[VladTr]

исправил уже...
А по делу что скажешь?

по делу - надо просто понять размеры самой железной чашки, которая к раме прикручивается

[VladTr]

Передние и задние разные. Заказал и те и те. Пока не пришли. Буду держать в курсе "колхоза".

кстати, насчет колхоза! Если у тебя токарь под рукой - можешь сделать переходники на раму. суть такая: делается шайба (пара миллиметров толщиной), по диаметру - примерно как железная чашка верхней подушки, внутренний диаметр отверстия - как внешний диаметр выштамповки железной чашки. А внешний диаметр выступа - как диаметр отверстия в раме. И ставиться она тогда будет меджу рамой и железной чашкой верхней подушки

[play_angel67]

кстати, насчет колхоза! Если у тебя токарь под рукой - можешь сделать переходники на раму. суть такая: делается шайба (пара миллиметров толщиной), по диаметру - примерно как железная чашка верхней подушки, внутренний диаметр отверстия - как внешний диаметр выштамповки железной чашки. А внешний диаметр выступа - как диаметр отверстия в раме. И ставиться она тогда будет меджу рамой и железной чашкой верхней подушки

так и будет, но надо знать размеры.

[VladTr]

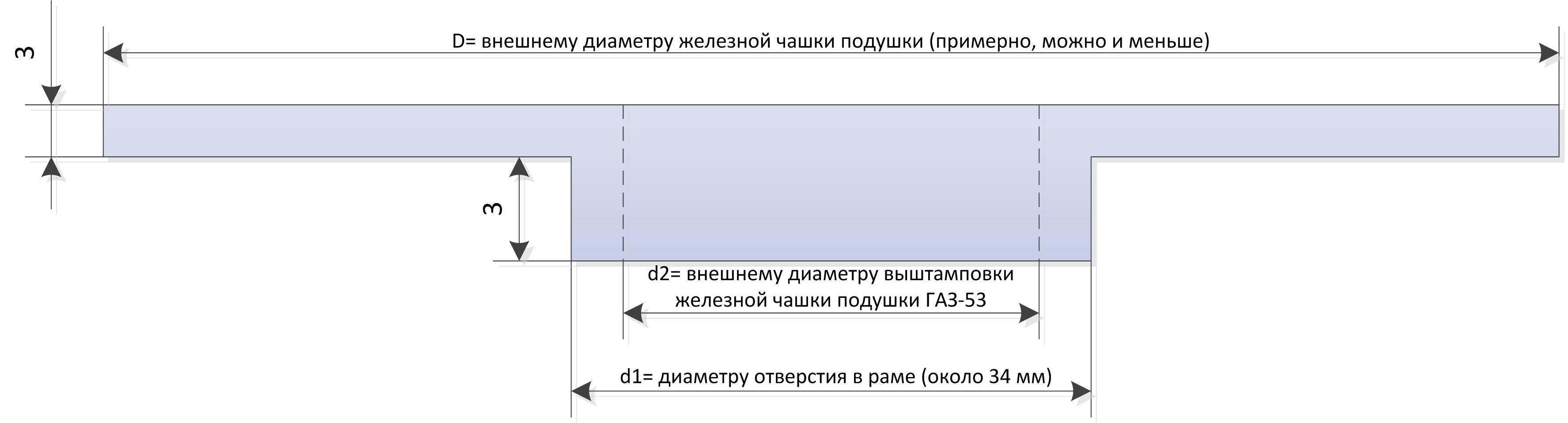

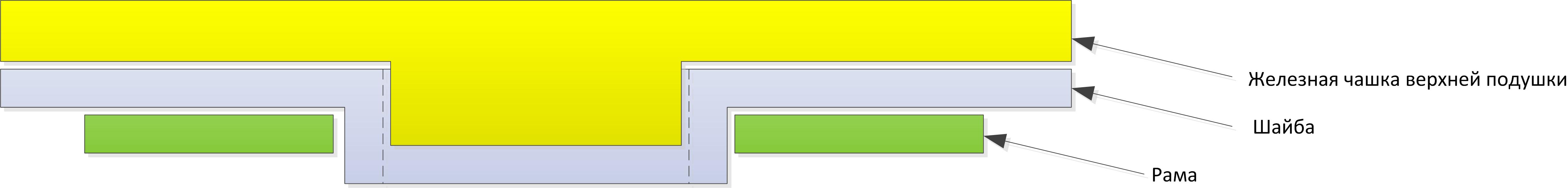

блин, качество не очень, ща попробую получше сделать. в принципе, можно снять фаску с центрального отверстия в шайбе, чтобы железная чашка плотнее вошла

Прикрепленные изображения

•
•

[play_angel67]

блин, качество не очень, ща попробую получше сделать.
в принципе, можно снять фаску с центрального отверстия в шайбе, чтобы железная чашка плотнее вошла

Не поверишь - вот она уже в металле лежит у меня на столе. Сфоткать только не могу, только вечером, дома

[vivolvo]

Мужики а фото авто на этих подушках сбоку можно, хочется посмотреть как авто выглядит, имеет смысл заморачиваться или продолжать ездить дальше без замен

[play_angel67]

Мужики а фото авто на этих подушках сбоку можно, хочется посмотреть как авто выглядит, имеет смысл заморачиваться или продолжать ездить дальше без замен

подушки еще не ставили, только проектируем. Выложим конечно и до и после и сам процесс. Не у нас одних такая проблема.Если все получится, все технология будет выложена, с номерами, размерами и фото...

[VladTr]

подушки еще не ставили, только проектируем. Выложим конечно и до и после и сам процесс. Не у нас одних такая проблема.Если все получится, все технология будет выложена, с номерами, размерами и фото...

а разработчикам - пиво!

У тебя что именно готово? проставки или ты что-то еще токарям отдавал?

[play_angel67]

а разработчикам - пиво!

У тебя что именно готово? проставки или ты что-то еще токарям отдавал?

Комплекты на первые 3 ряда. Проставки, шайбы центровочные, втулки уже обрезанные под размер. Мерить надо, но для этого нужно задние подушки сделать.

[VladTr]

Комплекты на первые 3 ряда. Проставки, шайбы центровочные, втулки уже обрезанные под размер. Мерить надо, но для этого нужно задние подушки сделать.

а шайбы какие? как именно их делали?
тут очень интересная тема - можно сделать проставочные шайбы в размер на каждый ряд подушек и потом вообще не париться!

Высота родных подушек (по рабочей части):
- 1 ряд – 36 мм (45,5-9,5);
- 2 ряд – 32 мм (41,5-9,5);
- 3 ряд – 35 мм (45-10);
- 4 ряд – 36 мм (45,5-9,5)
5 и 6 ряд - специфика, поэтому их пока не трогаю.

В итоге, чтобы получить ровный размер для подушек от ГАЗ-53 (так как они по высоте будут все одинаковые), надо сделать проставочные шайбы разной толщины, а именно:
- 1 ряд - 7 мм;
- 2 ряд - 3 мм;
- 3 ряд - 6 мм;
- 4 ряд - 7 мм.

Тогда получится по итоговым высотам та же картина, что и у стоковых подушек (общую дельту в высоте полных комплектов не учитываю)

Комплекты на первые 3 ряда. Проставки, шайбы центровочные, втулки уже обрезанные под размер. Мерить надо, но для этого нужно задние подушки сделать.

кстати, замерь, какая высота у ГАЗовской верхней подушки?

[play_angel67]

а шайбы какие? как именно их делали?
тут очень интересная тема - можно сделать проставочные шайбы в размер на каждый ряд подушек и потом вообще не париться!

Высота родных подушек (по рабочей части):
- 1 ряд – 36 мм (45,5-9,5);
- 2 ряд – 32 мм (41,5-9,5);
- 3 ряд – 35 мм (45-10);
- 4 ряд – 36 мм (45,5-9,5)
5 и 6 ряд - специфика, поэтому их пока не трогаю.

В итоге, чтобы получить ровный размер для подушек от ГАЗ-53 (так как они по высоте будут все одинаковые), надо сделать проставочные шайбы разной толщины, а именно:
- 1 ряд - 7 мм;
- 2 ряд - 3 мм;
- 3 ряд - 6 мм;
- 4 ряд - 7 мм.

Тогда получится по итоговым высотам та же картина, что и у стоковых подушек (общую дельту в высоте полных комплектов не учитываю)



кстати, замерь, какая высота у ГАЗовской верхней подушки?

Значит так 1 и 3 ряд:
- 25 мм проставка лифта
- 36 мм подушка резиновая
- 1 мм чашка подушки
- 3 мм проставочное(центрирующая шайба)
- 1 мм - проставка паранитовая, чтобы металл по металлу не терся (лифт - кузов - рама)
- 80 мм втулка (впрессовывается в проставку лифта)
- 20 мм нижняя подушка

Для 2-го ряда
- 21 мм проставка лифта
- 76 мм втулка.

[VladTr]

Значит так 1 и 3 ряд:
- 25 мм проставка лифта
- 36 мм подушка резиновая
- 1 мм чашка подушки
- 3 мм проставочное(центрирующая шайба)
- 1 мм - проставка паранитовая, чтобы металл по металлу не терся (лифт - кузов - рама)
- 80 мм втулка (впрессовывается в проставку лифта)
- 20 мм нижняя подушка

Для 2-го ряда
- 21 мм проставка лифта
- 76 мм втулка.

ух какой у тебя бутерброд получился!
то есть подушка ГАЗа - 36 мм высотой?

я думал сделать немного по-другому, что все проставки для лифта сделать одинаковыми по высоте, а дельту высот компенсировать центрирующими шайбами, но можно и так

непонятно только, зачем такая громадная высота втулки? или ты ее хочешь запрессовывать в стальную проставку?

[play_angel67]

ух какой у тебя бутерброд получился!
то есть подушка ГАЗа - 36 мм высотой?

я думал сделать немного по-другому, что все проставки для лифта сделать одинаковыми по высоте, а дельту высот компенсировать центрирующими шайбами, но можно и так

непонятно только, зачем такая громадная высота втулки? или ты ее хочешь запрессовывать в стальную проставку?

Когда все собираешь - остается 5 - 6 мм на сжатие резинок. Почти как в стоке.

Шайбы толстые нельзя делать, необходимо как можно сблизить обе подушки для лучшей работы.

[VladTr]

Когда все собираешь - остается 5 - 6 мм на сжатие резинок. Почти как в стоке.

Шайбы толстые нельзя делать, необходимо как можно сблизить обе подушки для лучшей работы.

ну значит тогда делать шайбы 2-3 мм толщиной, такое расстояние на работу подушки не повлияет.

Я правильно понял - ты эту втулку внутрь проставки вставлять планируешь?

[play_angel67]

ну значит тогда делать шайбы 2-3 мм толщиной, такое расстояние на работу подушки не повлияет.

Я правильно понял - ты эту втулку внутрь проставки вставлять планируешь?

втулка вприсовывается во втулку лифта, фото вечером.

[VladTr]

втулка вприсовывается во втулку лифта, фото вечером.

хитрую конструкцию ты замутил?

[play_angel67]

хитрую конструкцию ты замутил?

основательную. Зато сделал и забыл.

[VladTr]

основательную. Зато сделал и забыл.

согласен. тогда надо разговор вести о разной высоте проставок для лифта (если, например, хотется на два дюйма поднять)

[play_angel67]

согласен. тогда надо разговор вести о разной высоте проставок для лифта (если, например, хотется на два дюйма поднять)

Значит 2 дюйма минус 4мм.
Меня больше беспокоит конструкция задних подушек. Они по высоте одинаковые?

[VladTr]

Значит 2 дюйма минус 4мм.
Меня больше беспокоит конструкция задних подушек. Они по высоте одинаковые?

ну не минус 4 мм, а три ряда, разные по высоте!
