[JonnyT1]

Всем привет.



Вот и меня постигла участь отказа ТНВД.



Радовала моя пантерка, но не долго, и в прошлую пятницу поехал в магазин, приехал то приехал, а уехать не смог, на панели загорелся джеки чан и машина тупо не завелась.

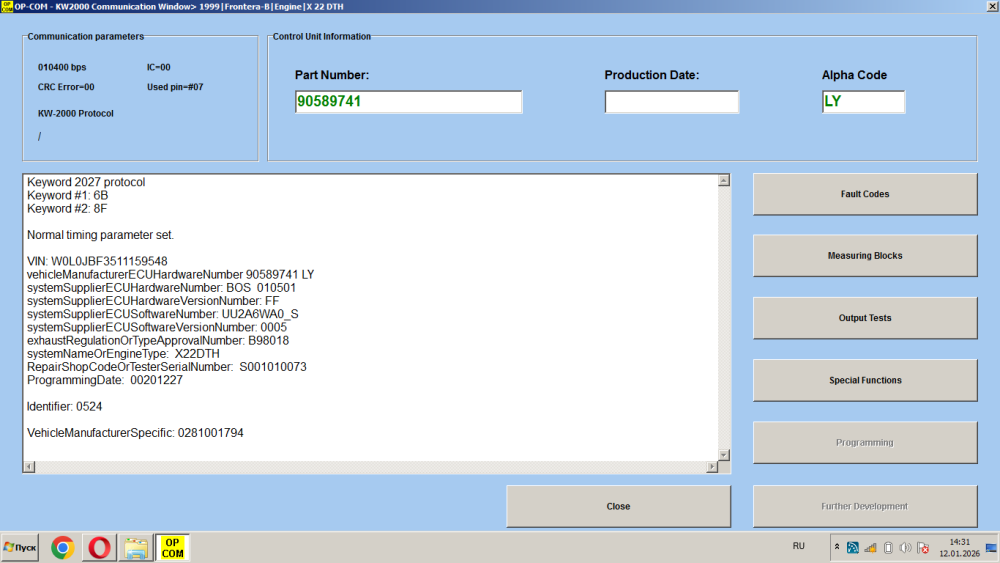

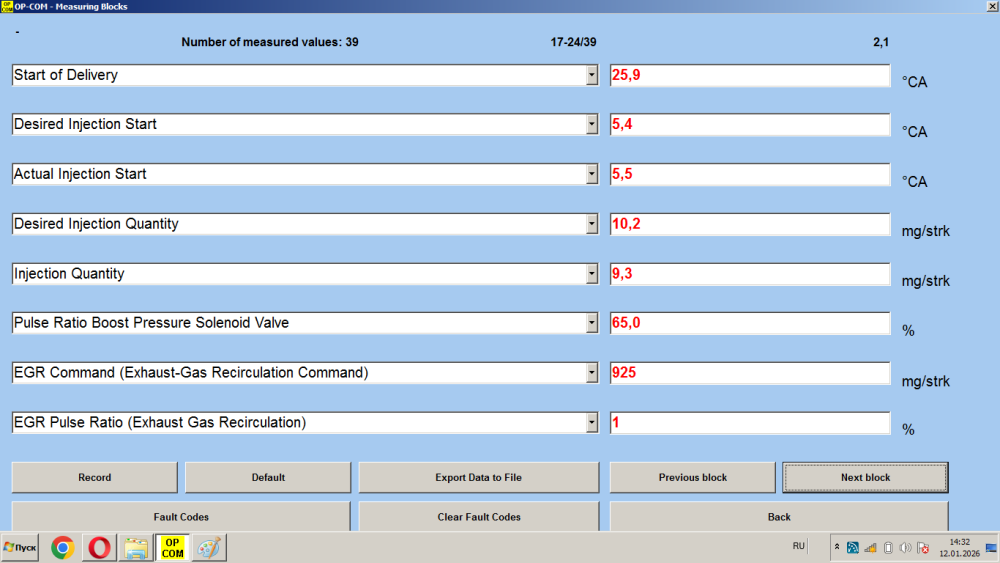

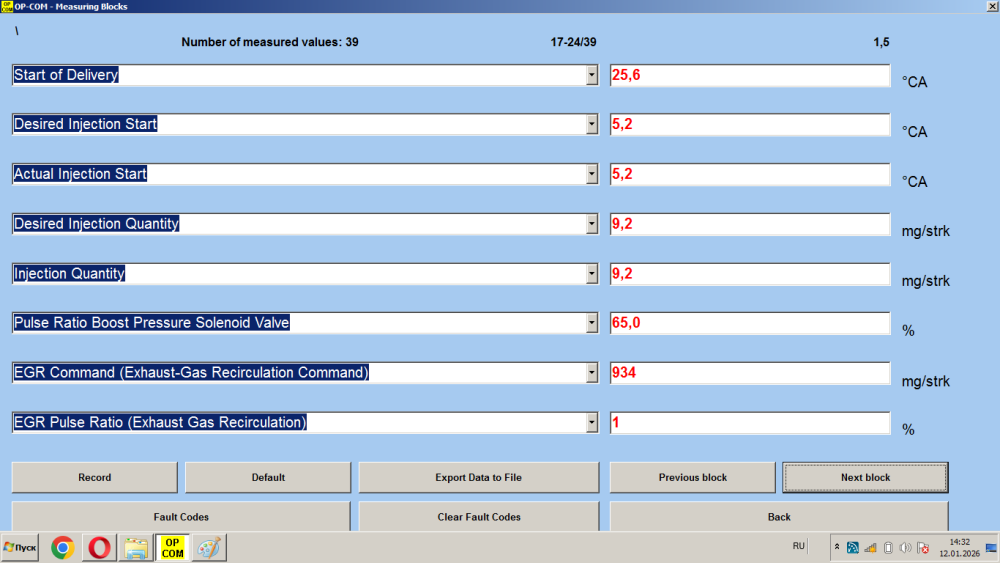

Добравшись до дома первым делом подключил оп-ком, который и выдал ошибку p1651 - нет связи по шине CAN между блоком управления двигателя и блоком ТНВД.



Что делать, как быть?

Начитавшись "интернетов всяких ваших" в душе началась теплится надежда, что можно перепаять транзистор и ТНВД оживет. Ведь люди перепаивают и все приходит в норму



Купил транзистор IRLR2905Z за 20 руб. штука.

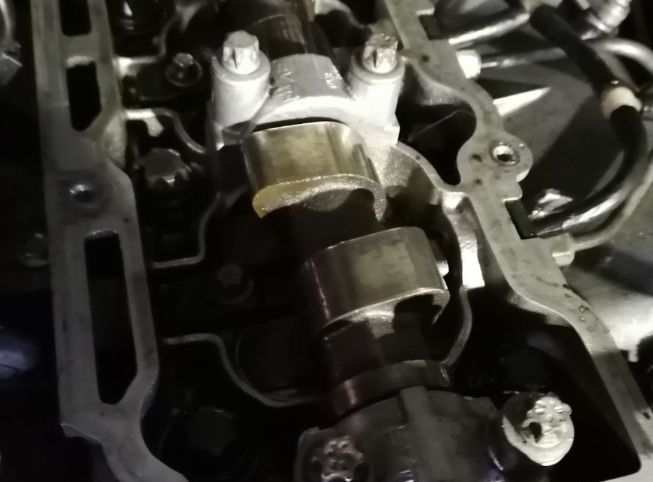

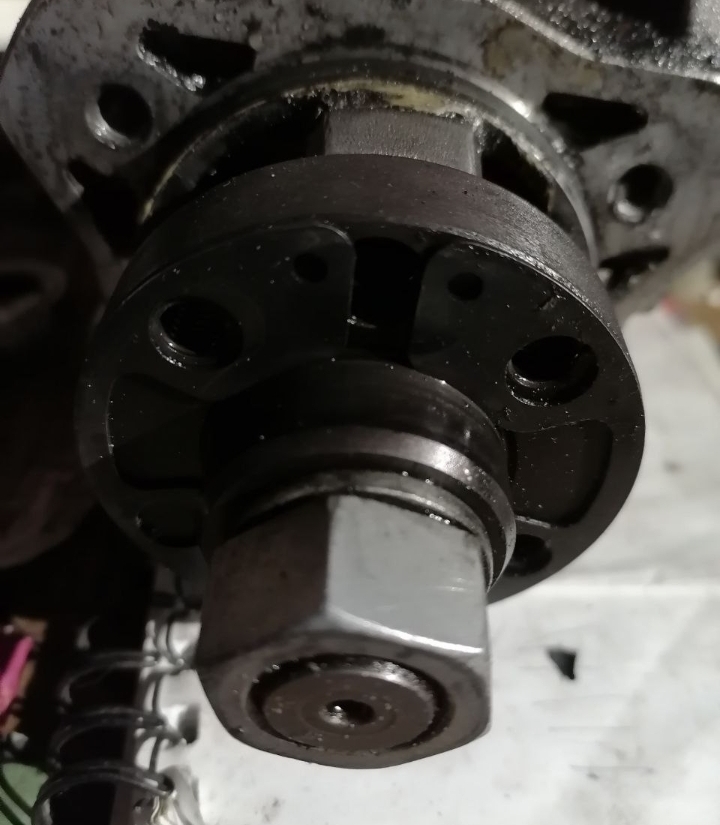

ТНВД решил пока не снимать с движка, ибо трудоемко это (да и страшно, говорят нужен какой то спец ключ и проч. сложности)



Убрал косу проводки, отключил трубку, С большим трудом снял защитную крышку (так как 2 крайних болта под звездочки не выходят - упираются в коллектор, спасибо немецким конструкторам за столь удобное решение, немного подогнул болты, вытащил)



Увидел пластмассовую крышку на герметике, герметик срезал долго и упорно, пластик задубел (видимо от перегрева нагрева) убрал крышку.



С виду все прилично проводки-волоски все целые в области "родного" транзистора, никаких обрывов и подпалин нет.......



и тут я осознал - а зачем я все это делаю? Я же не знаю схемы пайки этого транзистора.







Вот собственно сам вопрос - кто нибудь знает как впаять транзистор? ЕСть у кого схема?



МОжно ли впаять транзистор не снимая ТНВД?



МОжно ли снять только мозги ТНВД, без риска все испортить?



Как удобнее паять?

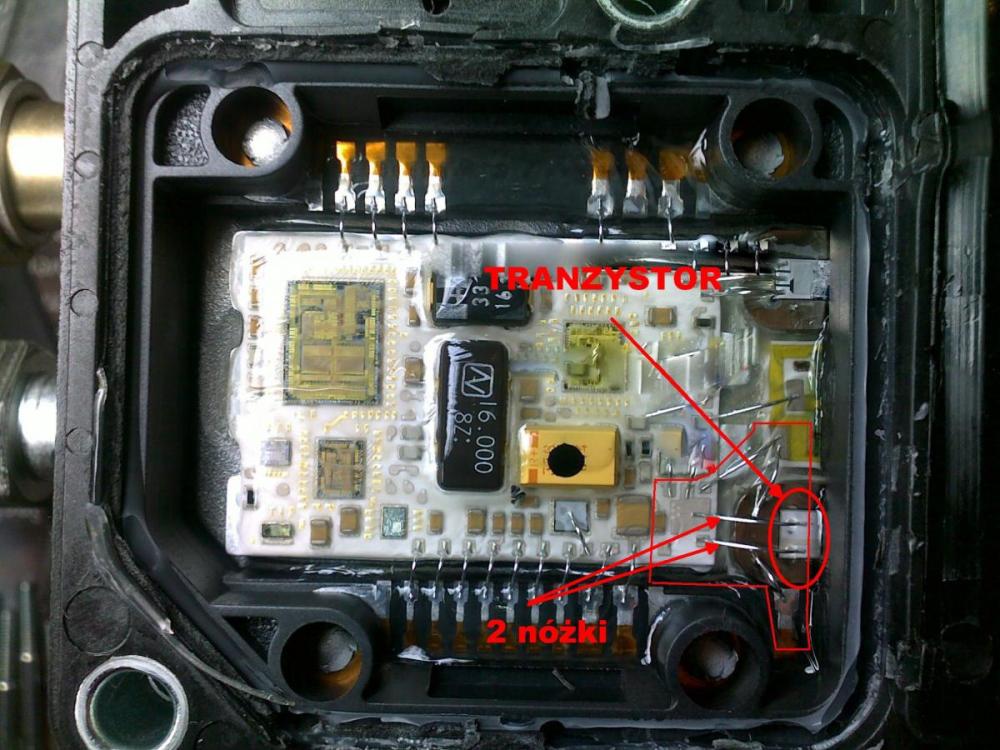

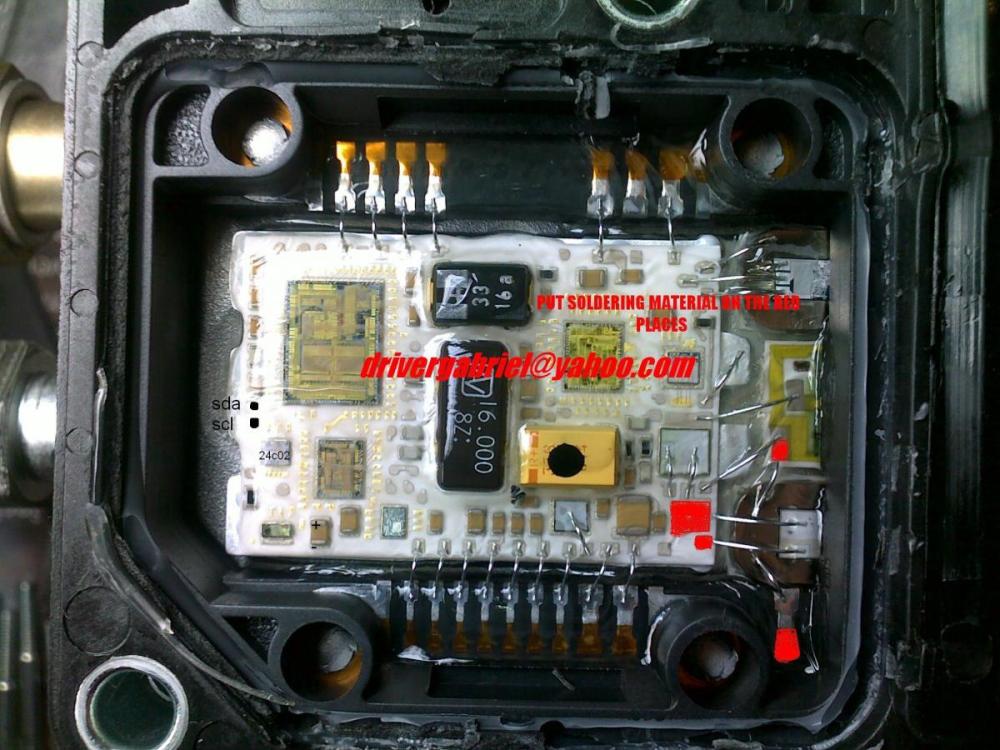

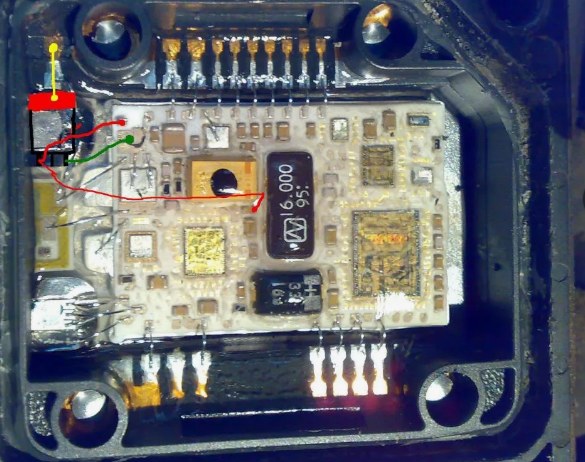

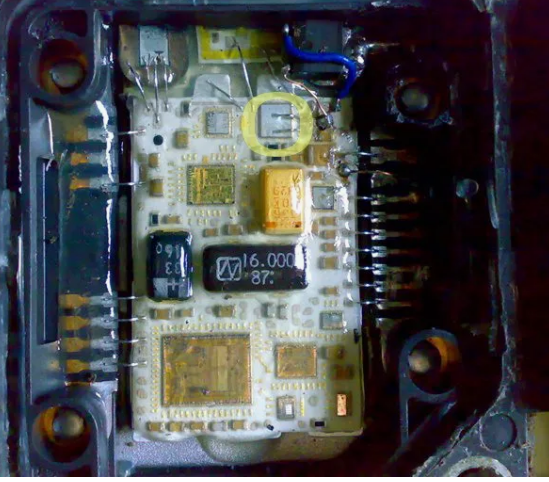

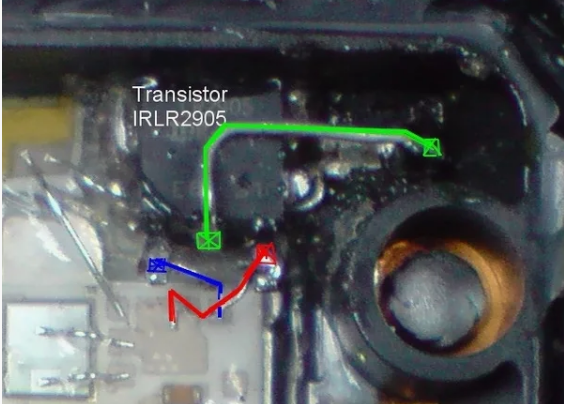

Приложил несколько картинок схем, найденных в интернете , какая из них подходящая?



[armer]

Мне не приходилось чинить эти блоки, и вообще с дизелем дел не имел, но чинил блок ABS аналогичной конструкции. И имея 40-лений опыт работы с паяльником, думаю, мог бы ответить на ряд заданных вопросов.



Блок перед пайкой я бы однозначно вынул. Паять такие вещи под капотом - такое себе. В гель пальцем не тыкать! Там очень много золотых проволочек, которые в случае повреждения потом не восстановите.

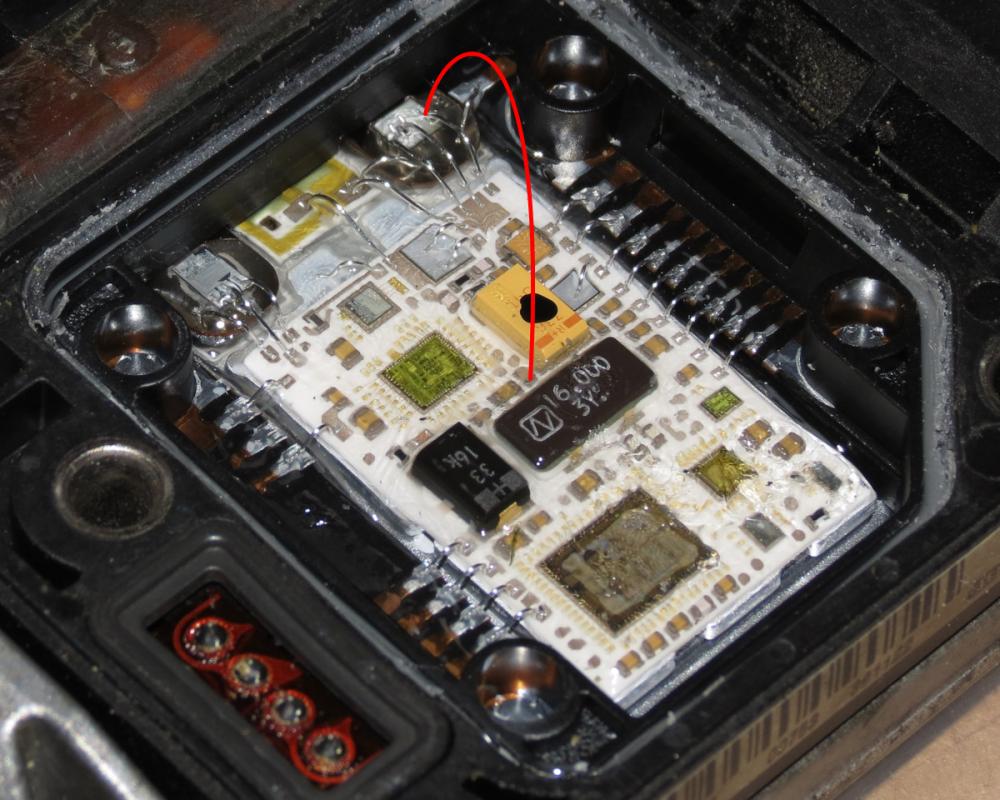

Фото платы до ремонта взяты отсюда: https://www.drive2.r...12746728522244/

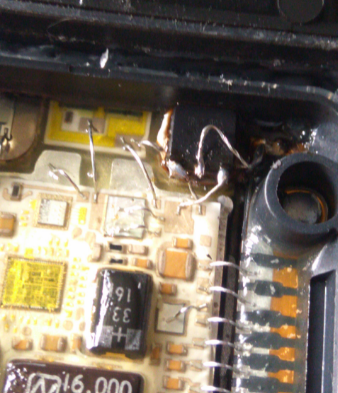

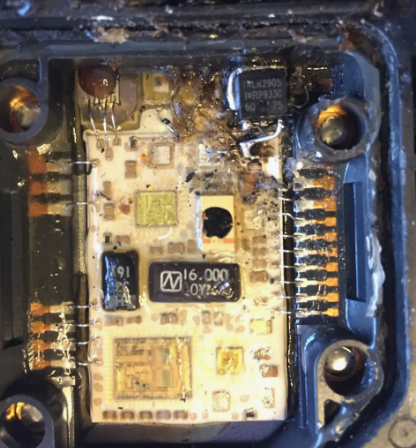

Последнее фото в вашем посте нахожу самой аккуратной работой из представленных. Да и по схеме распайки тут все понятно: кристалл оригинального транзистора удаляется, на его место садится корпус нового транзистора, с целью обеспечить хороший теплоотвод. Никакой термопасты или подвешивание транзистора в воздухе! Подпаиваем к транзистору 3 или 4 провода, как на фото. Обратите внимание на распайку оригинальных проводков у на пятаке под основанием транзистора - не нарушьте эти связи.

К слову о транзисторе. Вместо рекомендуемого IRLR2905Z я бы поставил AUIRLR2905Z - это версия того же транзистора, но заточенного как раз для автомобилестроения. Он держит более высокие температуры эксплуатации, да и вообще, требования к испытаниям такой элементной базе жестче.

Сообщение отредактировал armer: Вчера, 12:45
